Un caisson LED d'extérieur de la série DVZ, vu de face et de dos

Écran LED fixe d'extérieur

Série DVZ

Un écran LED SMD d'extérieur conçu pour le soleil, la pluie et les températures extrêmes, avec une étanchéité scellée, une très grande luminosité et une faible consommation.

Pas de pixel

  • 4,44 mm
  • 6,66 mm
  • 8,88 mm
  • 10 mm

Caractéristiques principales

Rafraîchissement élevé

16 bits de niveaux de gris et une fréquence de rafraîchissement de 7 680 Hz, pour des images fluides et fines, sans scintillement à la caméra.

Faible empreinte carbone

La technologie à cathode commune consomme environ 20 % moins d'énergie que les écrans extérieurs classiques. Certifié RoHS, en aluminium recyclable et sans besoin de climatisation.

Tailles souples

Des caissons de 960 × 960 mm et de 960 × 1280 mm, avec 1440 × 960 mm et 1440 × 1280 mm en option (sauf le modèle de 4,44 mm).

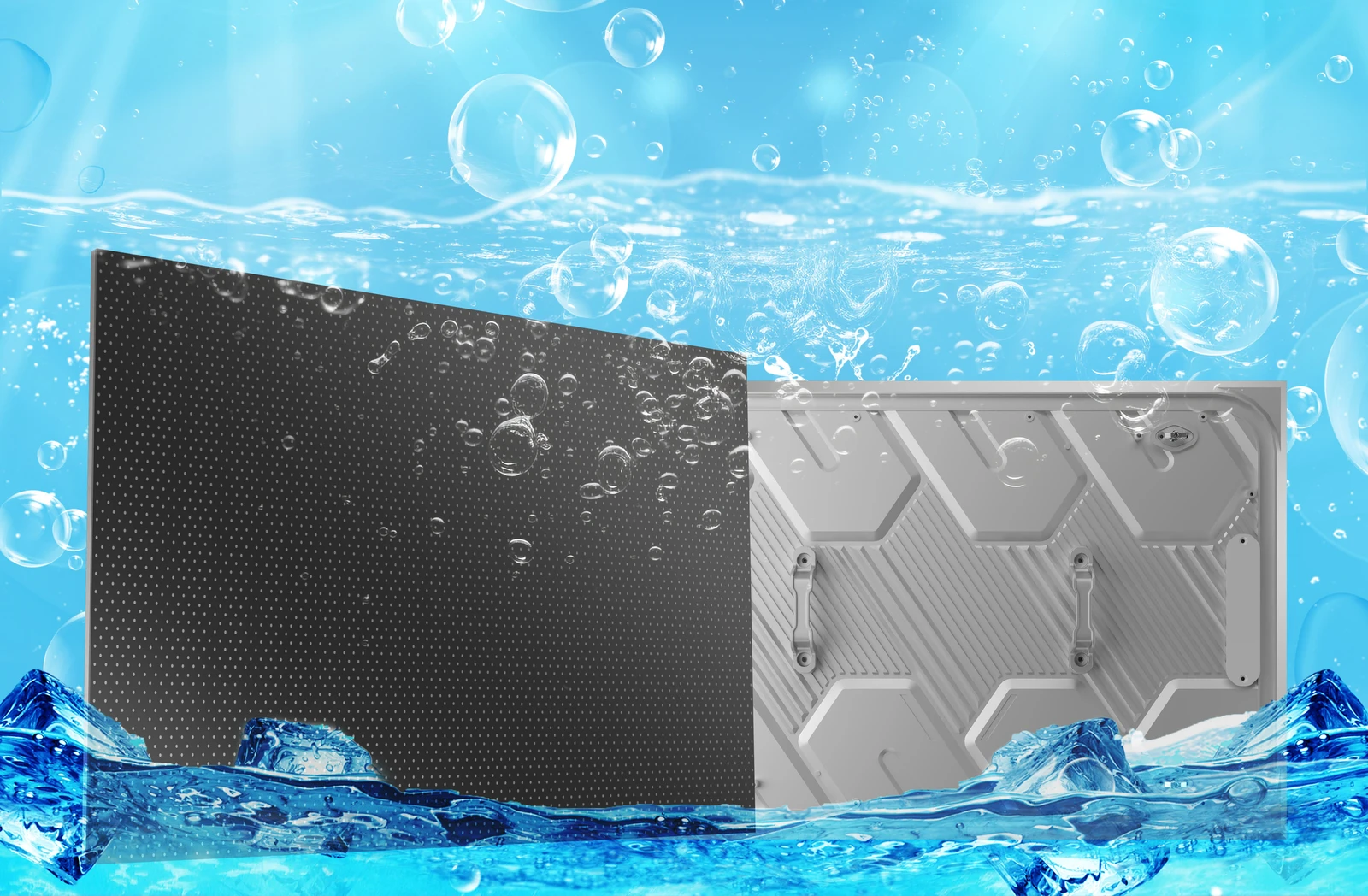

Un caisson de la série DVZ sous l'eau

Étanchéité scellée

Une étanchéité par extrusion latérale et de la colle à l'avant et sur les bords de chaque module empêchent la poussière et l'eau d'entrer de tous les côtés, malgré les typhons, les orages, la forte humidité, la chaleur, le froid et le brouillard salin. IP66 à l'avant et à l'arrière.

Très haute luminosité

Jusqu'à 9 000 nits dans toute la série, et 15 000 nits sur le modèle de 10 mm à haute luminosité, pour rester lisible en plein soleil et sous un éclairage intense, avec une résistance durable à la perte de luminosité, une plus longue durée de vie et un meilleur rendement de l'investissement.

Un panneau publicitaire de la série DVZ sous un ciel bleu

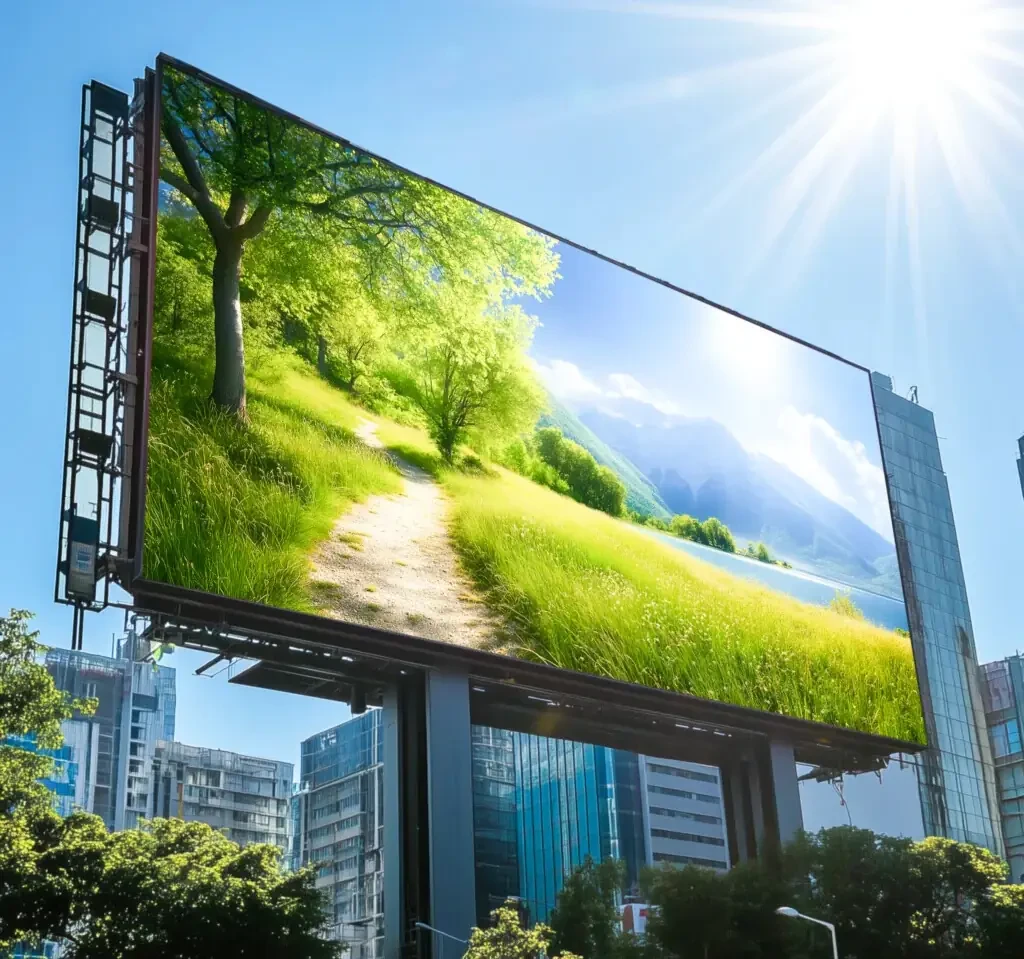

Un panneau publicitaire de la série DVZ en plein soleil

Frais d'exploitation réduits

Le modèle de 10 mm à haute luminosité consomme en moyenne 120 W/m², et le reste de la série de 170 à 200 W/m². Une faible consommation, c'est des factures d'électricité réduites, moins de chaleur et aucun besoin de climatisation, année après année.

Contraste élevé

Chaque module comporte de série un masque protecteur qui protège les LED. Une conception à rebord haut avec un masque de 5 mm offre des images plus uniformes et mieux contrastées.

Un lac de montagne affiché en contraste standard et en contraste élevé
L'arrière en aluminium d'un caisson de la série DVZ

Construction tout aluminium

Le caisson et les modules sont en aluminium pour une dissipation maximale de la chaleur, et des circuits imprimés à quatre couches aident à évacuer la chaleur et prolongent la durée de vie. Avec environ 70 mm d'épaisseur, le caisson est ultramince et économise un espace précieux.

Dissipation de la chaleur

Un boîtier de commande en aluminium évacue rapidement la chaleur, et des ailettes sur le couvercle arrière augmentent la surface de refroidissement, ce qui ralentit le vieillissement des composants internes et prolonge leur durée de vie.

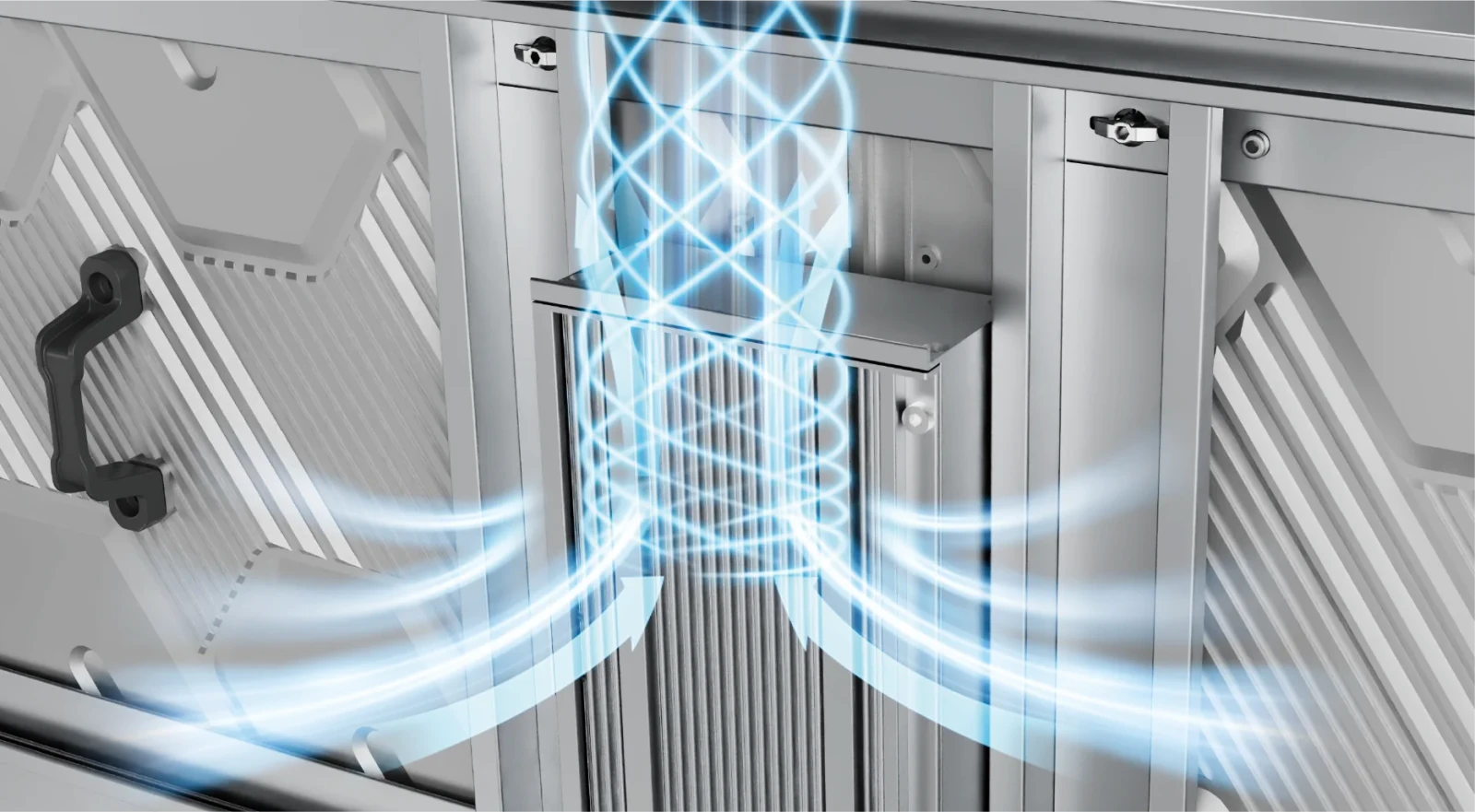

L'air qui circule à l'arrière d'un caisson de la série DVZ
Un module retiré d'un caisson de la série DVZ, qui laisse voir son connecteur

Modules à connexion rigide

Les modules se connectent directement de carte à carte, ce qui signifie moins de câbles, moins de connecteurs et moins de points de défaillance. Le collage fixe solidement chaque LED, et un revêtement pulvérisé protège les cartes contre l'eau, la poussière et la corrosion.

Réutilisez les structures existantes

Une conception adaptable permet d'installer un nouvel écran sur une structure d'acier existante, sans démolir ni reconstruire, ce qui réduit l'investissement initial.

Un écran de la série DVZ dans un parc

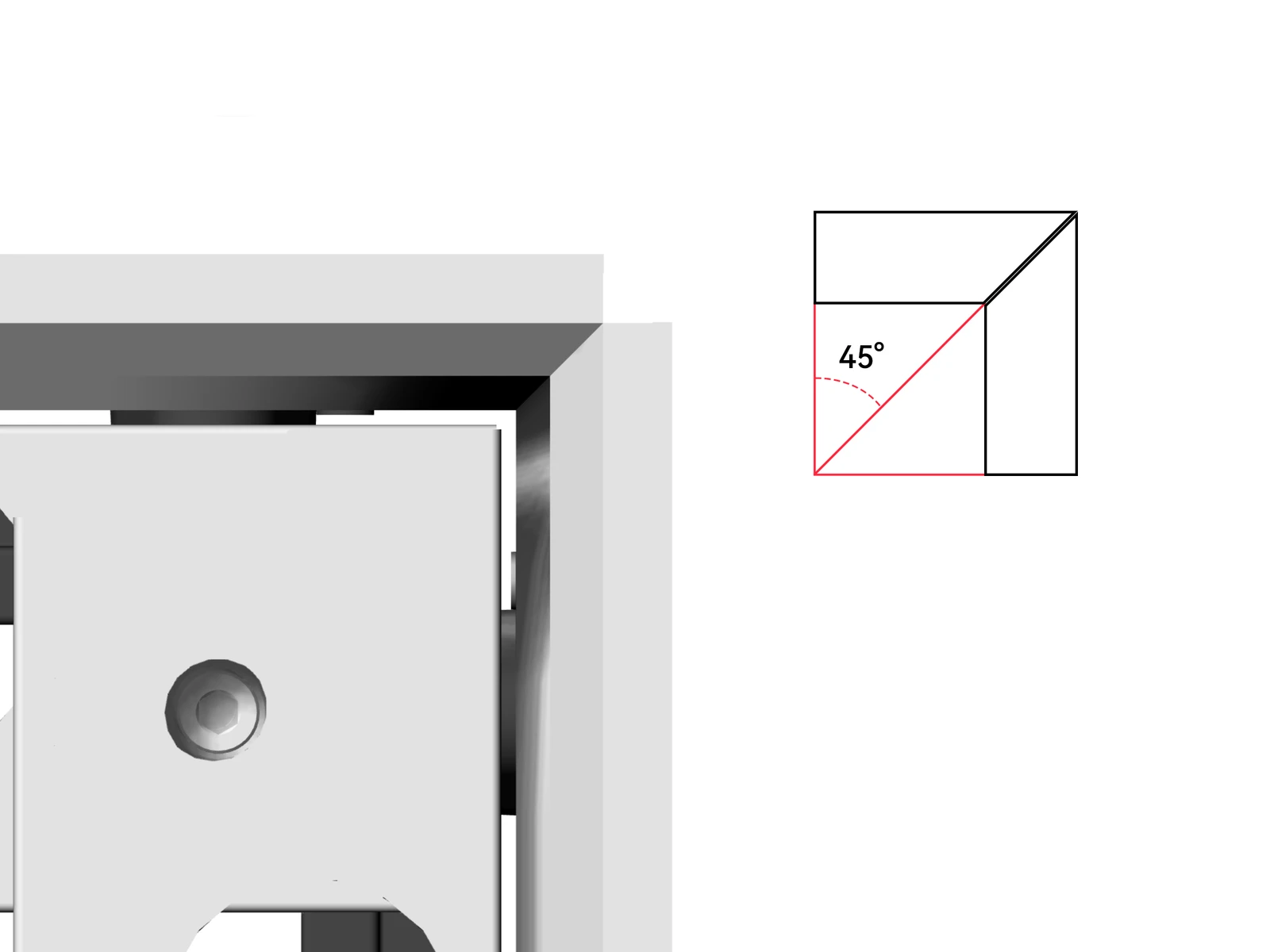

Le biseau de 45° au bord d'un caisson de la série DVZ

Coins à angle droit

L'arrière du caisson a un biseau de 45°, de sorte que deux murs se rejoignent en un écran à angle droit net.

Écrans courbes

Les caissons s'assemblent aussi en courbe, pour qu'un écran épouse la forme d'un bâtiment, en format standard de 960 × 960 mm ou dans les formats offerts en option.

Un écran courbe de la série DVZ sur un centre commercial, la nuit

Spécifications

Spécifications du caisson de 960 × 960 mm, pour les modèles de 4,44, 6,66, 8,88 et 10 mm et le modèle de 10 mm à haute luminosité.

Paramètre4,44 mm6,66 mm8,88 mm10 mm10 mm à haute luminosité
Type de LEDSMD1515SMD2727SMD2727SMD2727SMD2745
Taille du module (mm)480 × 320
Pixels par module (points)108 × 7272 × 4854 × 3648 × 3248 × 32
Taille du caisson (mm)960 × 960 × 70960 × 960 × 70960 × 960 × 70960 × 960 × 70960 × 960 × 69
Pixels par caisson (points)216 × 216144 × 144108 × 10896 × 9696 × 96
Poids25 kg/m²25 kg/m²25 kg/m²25 kg/m²24 kg
MatériauAluminium
Luminosité (nits)6 5009 0009 0009 00015 000
Niveaux de gris (bits)16
Fréquence de rafraîchissement (Hz)7 680
Température de couleur (K)3 200 à 9 300
Angle de vision horizontal (°)140
Angle de vision vertical (°)1201201209085
Puissance, max. / moyenne (W/m²)600 / 200510 / 170510 / 170510 / 170350 / 120
Tension de fonctionnement CA (V)100 à 240
Indice IP (avant / arrière)IP66 / IP66
EntretienPar l'avant et par l'arrière

Applications

La série DVZ convient à la publicité extérieure, aux centres commerciaux, aux sites sportifs, aux événements et à la signalisation routière.

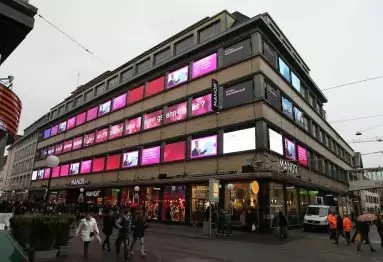

Des écrans publicitaires LED le long d'une façade

Publicité

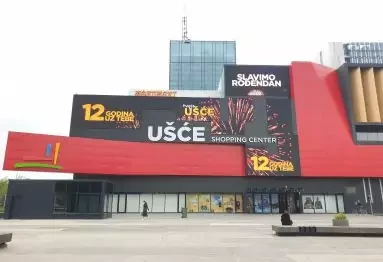

Un écran LED extérieur sur un centre commercial

Centre commercial

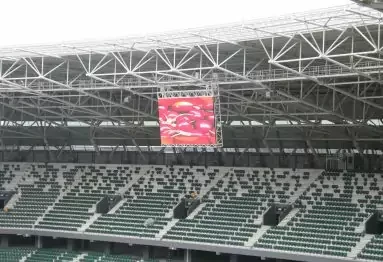

Un écran LED dans un stade

Sports
